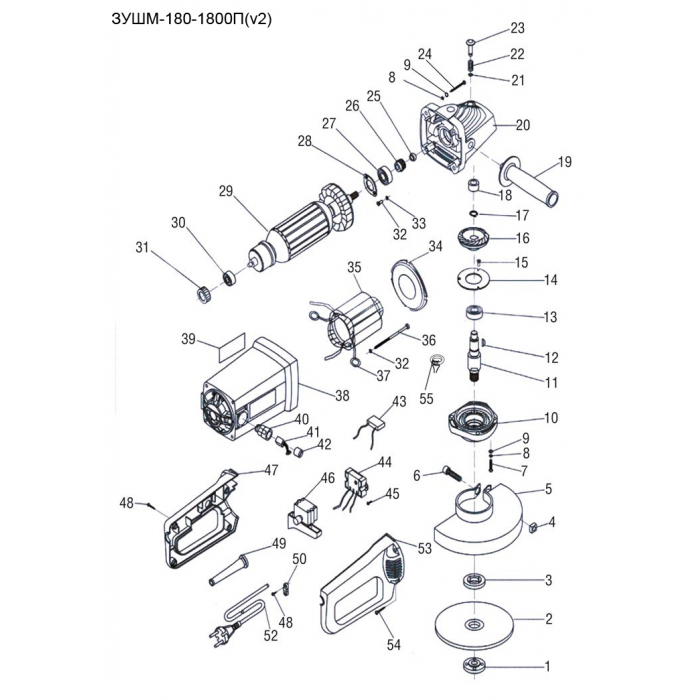

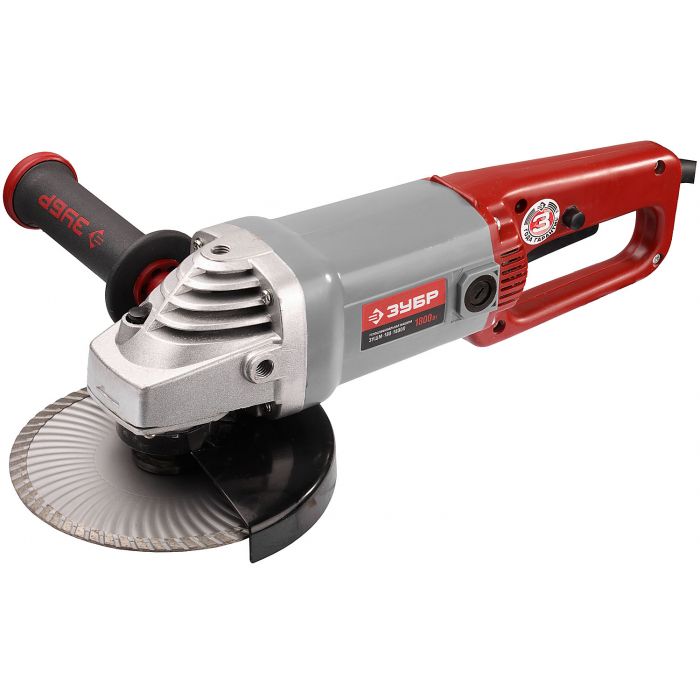

Машина углошлифовальная ЗУШМ-180-1800П

Главная/Схемы к ЭЛ.ИНСТРУМЕНТУ/УШМ/Машина углошлифовальная ЗУШМ-180-1800П

Наведите на картинку для увеличения

Поз. в схеме	Название	Кол-во по схеме	Кол-во в корзину	Цена
1	Фланец прижимной внешний M14 U353-115-001	1	+ −	108 Р
3	Фланец внутренний D16 Ls17.5 U353-001-617	1	+ −	100 Р
4	Гайка M6 (квадрат) UM05-002-001	1	+ −	100 Р
5	Кожух диска U253-120-005	1	+ −	200 Р
6	Винт M6x30 UM01-000-050	1	+ −	44 Р
7	Винт M5x19 T20 #F UM01-000-038	4	+ −	100 Р
8	Шайба-гровер D5 UM04-001-003	8	+ −	100 Р
9	Шайба D5 #F UM04-000-003	8	+ −	100 Р
10	Крышка корпуса редуктора U503-210-010	1	+ −	300 Р
11	Шпиндель D14мм U503-210-011	1	+ −	300 Р
12	Шпонка сегментная 13x5x4 U353-115-006	1	+ −	100 Р
13	Подшипник шариковый 6202-2RS (32x15x11) U009-620-2RS	1	+ −	200 Р
14	Фиксатор подшипника шпинделя D42xh2,2 U253-235-013	1	+ −	100 Р
15	Винт M4x10 PH2 UM01-000-011	3	+ −	22 Р
16	Шестерня ведомая D65 Z37 U503-210-016	1	+ −	700 Р
17	Кольцо разжимное D13 #F UM06-001-005	1	+ −	100 Р
18	Подшипник игольчатый 7941/10 (16х10х10) U010-794-110	1	+ −	200 Р
19	Ручка боковая дополнительная U503-210-019	1	+ −	300 Р
20	Корпус редуктора U503-210-020	1	+ −	1200 Р
21	Кольцо стопорное D6 #F UM06-000-005	1	+ −	100 Р
22	Пружина стопора U503-210-022	1	+ −	100 Р
23	Стопор U503-210-023	1	+ −	200 Р
24	Винт M5x28 PH2 UM01-000-081	4	+ −	100 Р
25	Гайка M8 (автогровер) UM05-001-003	1	+ −	100 Р
26	Шестерня ведущая под шлиц D20х15 Z9 U503-210-026	1	+ −	700 Р
27	Подшипник шариковый 6001-2Z (28х12х8) CHFZ U009-600-1RS	1	+ −	300 Р
28	Фиксатор подшипника U203-205-027	1	+ −	100 Р
29	Ротор U503-180-029	1	+ −	2000 Р
30	Подшипник шариковый 629-2Z (26х9х8) OG U009-629-RS0	1	+ −	308 Р
31	Втулка подшипника 629 каучуковая D30x9 мм U253-235-032	1	+ −	100 Р
32	Винт M4x15 PH2 #F UM01-000-019	2	+ −	100 Р
33	Шайба-гровер D4 UM04-001-002	4	+ −	100 Р
34	Защита статора U203-205-033	1	+ −	100 Р
35	Статор U203-180-035	1	+ −	1400 Р
36	Винт М4х83 РН2 UM01-000-127	2	+ −	0 Р
37	Кольцо щеткодержателя U103-120-038	2	+ −	100 Р
38	Корпус двигателя U503-180-038	1	+ −	500 Р
40	Гильза щеткодержателя U203-180-040	2	+ −	200 Р
41	Щетка графитовая (пара) 6.9х11х15 U203-180-041-W	1	+ −	310 Р
42	Крышка щеткодержателя U203-180-042	2	+ −	100 Р
43	Конденсатор 0,33мкф U353-115-041	1	+ −	100 Р
44	Блок плавного пуска AOTE XS-12/D3 12(12)A AC250V U203-205-044	1	+ −	600 Р
45	Саморез 4x12 PH2 UM02-000-018	2	+ −	100 Р
46	Выключатель FA4-12/2D 12A 250V U203-205-043	1	+ −	775 Р
47	Ручка левая часть U503-180-047	1	+ −	200 Р
48	Саморез 4x17 РН2 UM02-000-026	6	+ −	100 Р
49	Воротник шнура #F U098-002-001	1	+ −	100 Р
50	Прижим шнура U253-235-055	1	+ −	100 Р
52	Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м U099-004-006	1	+ −	200 Р
53	Ручка правая часть U503-180-053	1	+ −	200 Р
55	Катушка индукторная U253-235-051	2	+ −	100 Р
