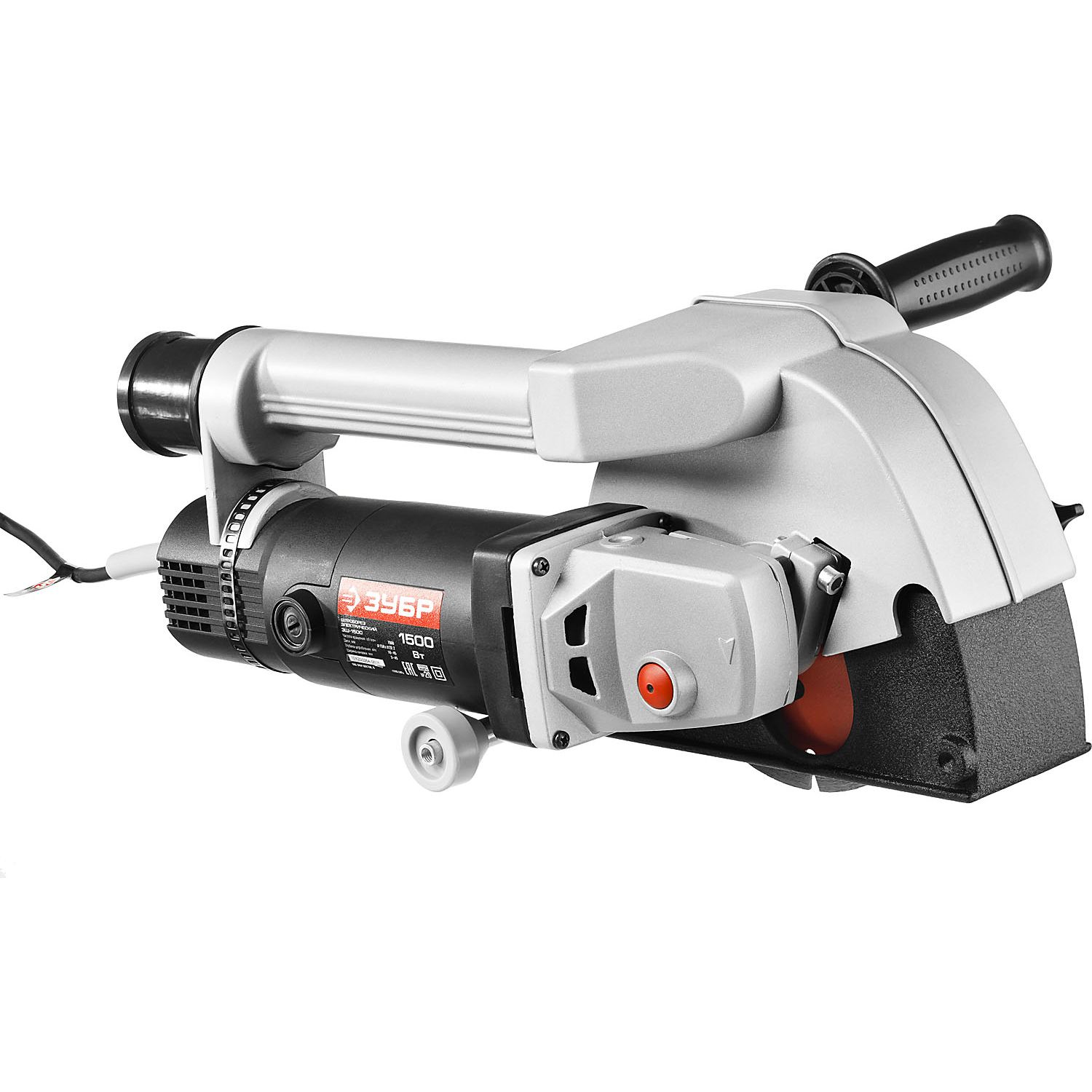

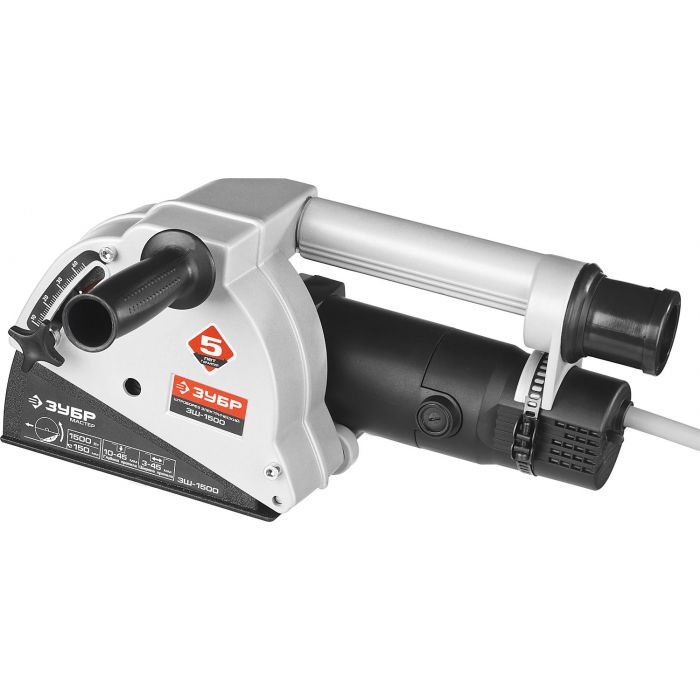

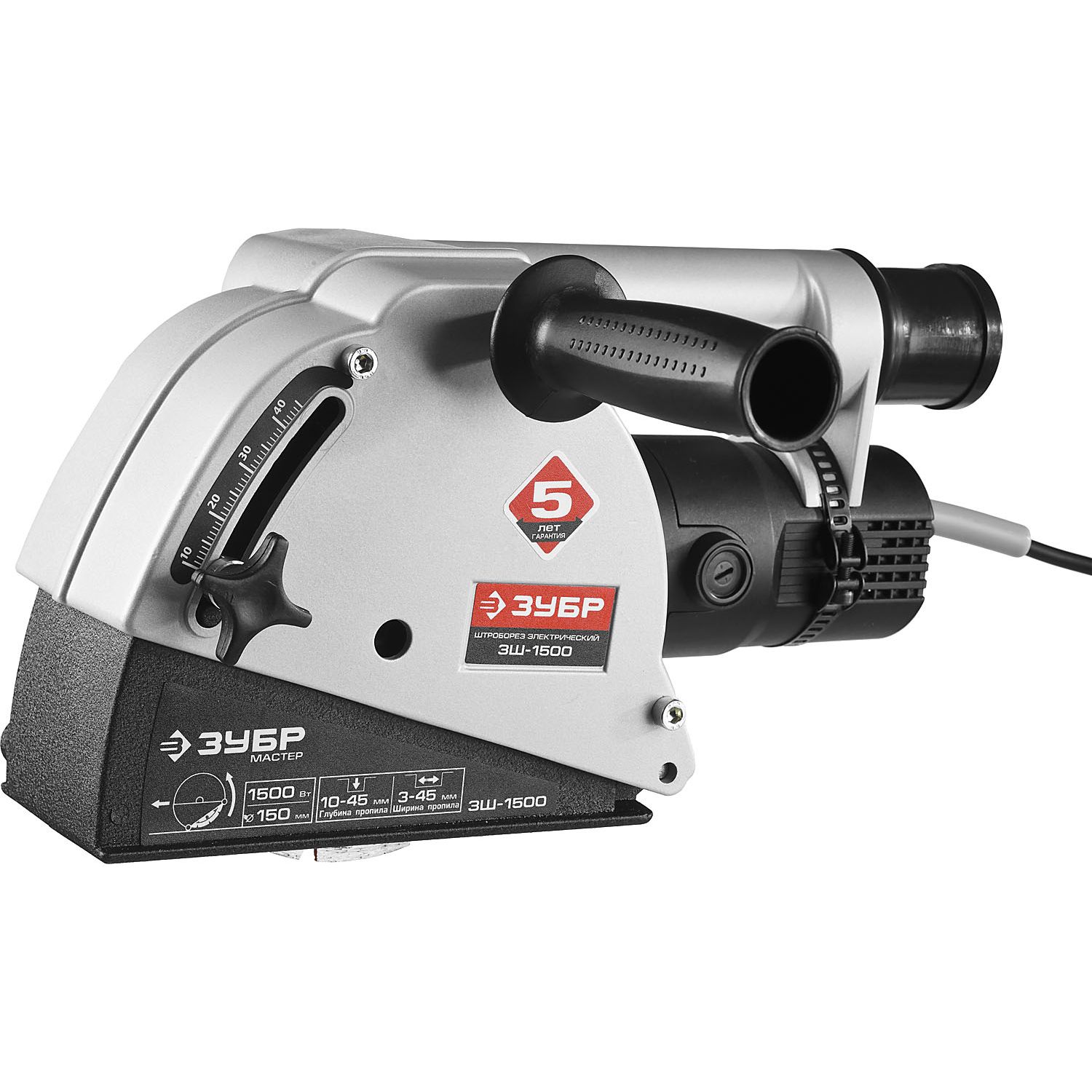

Штроборез ЗШ-1500

Главная/Схемы к ЭЛ.ИНСТРУМЕНТУ/Строительное оборудование/Штроборезы/Штроборез ЗШ-1500

Наведите на картинку для увеличения

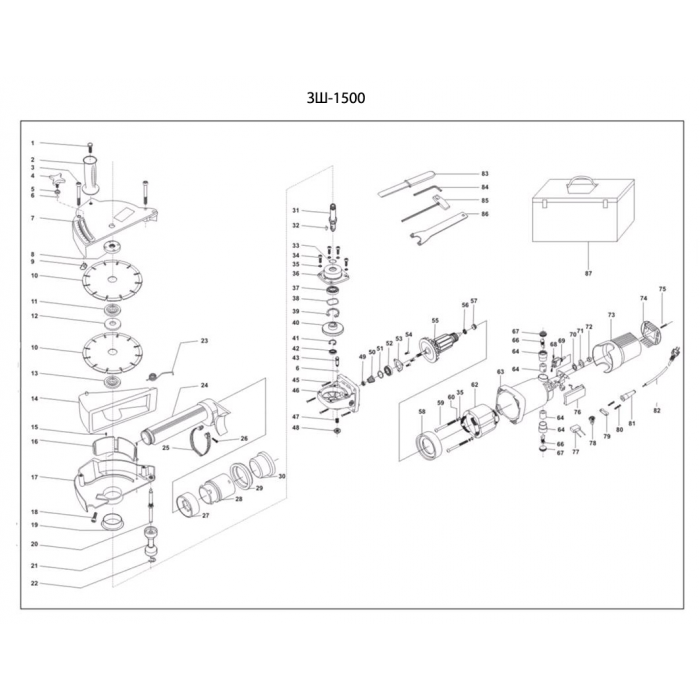

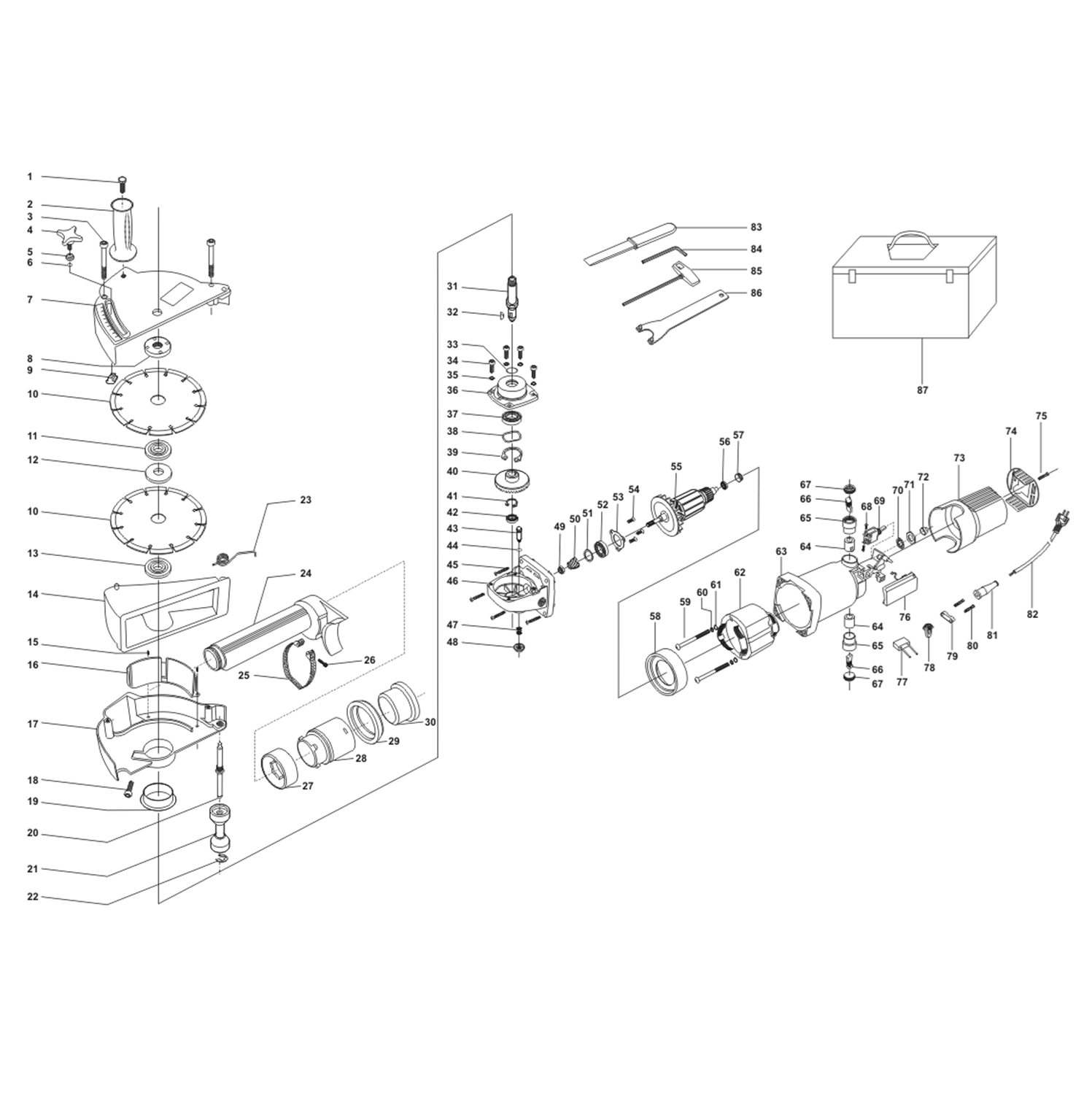

Поз. в схеме	Название	Кол-во по схеме	Кол-во в корзину	Цена
1	Болт M8x30 #F UM03-000-001	1	+ −	100 Р
2	Ручка U365-150-002	1	+ −	200 Р
3	Винт M6x61 Н5 (цилиндр) #F UM01-000-052	2	+ −	100 Р
4	Винт-барашек M6x18 #F UM01-000-049	1	+ −	100 Р
5	Шайба металлическая U365-150-005	1	+ −	200 Р
6	Кольцо уплотнительное D7.5хd4.7хh1.4 U365-150-006	2	+ −	100 Р
7	Крышка кожуха левая U365-150-007	1	+ −	700 Р
8	Гайка зажимная U365-150-008	1	+ −	300 Р
9	Гайка U365-150-009	1	+ −	100 Р
11	Фланец U365-150-011	1	+ −	700 Р
12	Шайба фланец промежуточная U365-150-012	9	+ −	400 Р
13	Шайба прижимная U353-115-002	1	+ −	100 Р
14	Основа кожуха U365-150-014	1	+ −	700 Р
15	Винт M4x10 UM01-000-012	2	+ −	100 Р
16	Вставка U365-150-016	1	+ −	100 Р
17	Кожух правая часть #Wn U365-150-017	1	+ −	400 Р
18	Винт M6x30 UM01-000-050	1	+ −	44 Р
19	Втулка пластиковая U365-150-019	1	+ −	100 Р
20	Ось U365-150-020	1	+ −	100 Р
21	Валик U365-150-021	1	+ −	500 Р
22	Кольцо стопорное D8 UM06-000-007	1	+ −	92 Р
23	Пружина торсионная D15xh10xL63.5 U365-150-023	1	+ −	100 Р
24	Ручка труба U365-150-024	1	+ −	400 Р
25	Хомут U365-150-025	1	+ −	100 Р
26	Винт M5x25 UM01-000-045	1	+ −	100 Р
27	Вставка пластиковая U365-150-027	1	+ −	100 Р
28	Патрубок U365-150-028	1	+ −	100 Р
29	Прокладка резиновая специальная D60хh13.6 U365-150-029	1	+ −	100 Р
30	Вставка патрубок U365-150-030	1	+ −	100 Р
31	Вал редуктора (шпиндель) U365-150-031	1	+ −	200 Р
32	Шпонка сегментная 13x5x4 U353-115-006	1	+ −	100 Р
33	Кольцо резиновое U365-150-033	1	+ −	100 Р
34	Винт M5x19 H4 (цилиндр) #F UM01-000-039	6	+ −	100 Р
35	Шайба-гровер D5 UM04-001-003	6	+ −	100 Р
36	Крышка корпуса редуктора U365-150-036	1	+ −	200 Р
37	Подшипник шариковый 6201-2RS (32х12х10) n/n U009-620-1RS	1	+ −	200 Р
38	Кольцо пружинное D31 U365-150-038	1	+ −	100 Р
39	Кольцо стопорное сжимное D34 UM06-002-002	1	+ −	34 Р
40	Шестерня ведомая D57х20 U365-150-040	1	+ −	1010 Р
41	Кольцо стопорное D11 разжимное UM06-001-004	1	+ −	51 Р
42	Подшипник шариковый 607 RS (19х7х6) U009-607-RS0	1	+ −	300 Р
43	Стопор U365-150-043	1	+ −	100 Р
46	Корпус редуктора U365-150-046	1	+ −	900 Р
47	Пружина U365-150-047	1	+ −	100 Р
48	Кнопка стопора (гайка) U365-150-048	1	+ −	100 Р
49	Гайка M7 (автогровер) #F UM05-001-002	1	+ −	100 Р
50	Шестерня ведущая D16.6хh14 Z9 U365-150-050	1	+ −	565 Р
51	Шайба D18 d12 h2 U365-150-051	1	+ −	31 Р
52	Подшипник шариковый 6001-2Z (28х12х8) CHFZ U009-600-1RS	1	+ −	300 Р
53	Фиксатор подшипника U365-150-053	1	+ −	100 Р
54	Винт M4x10 PH2 UM01-000-011	3	+ −	22 Р
55	Ротор D41х55.3 U365-150-055	1	+ −	2992 Р
56	Подшипник шариковый 627 (22х7х7) U009-627-RS0	1	+ −	100 Р
57	Втулка подшипника 608 U353-110-031	1	+ −	112 Р
58	Защита статора U365-150-058	1	+ −	100 Р
59	Винт M5x72 PH2 #F UM01-000-046	2	+ −	100 Р
61	Шайба D5 #F UM04-000-003	2	+ −	100 Р
62	Статор D72х54.8 U365-150-062	1	+ −	1958 Р
63	Корпус двигателя U365-150-063	1	+ −	500 Р
64	Щеткодержатель D22хL38 U365-150-065	2	+ −	276 Р
66	Щетка графитовая (пара) 7х11х16 U365-150-066-W	1	+ −	284 Р
67	Крышка щеткодержателя (пара) U153-120-037	2	+ −	100 Р
68	Винт M3x5 #F UM01-000-003	2	+ −	100 Р
69	Выключатель FD2-4/1F4 8(8)A ~250V 5E4 U365-150-069	1	+ −	600 Р
70	Шайба U365-150-070	1	+ −	100 Р
71	Гайка М10 U365-150-071	1	+ −	100 Р
72	Пыльник U365-150-072	1	+ −	100 Р
73	Крышка корпуса статора U365-150-073	1	+ −	200 Р
74	Крышка-фильтр U365-150-074	1	+ −	200 Р
75	Саморез 4x18 T20 #F UM02-000-028	1	+ −	100 Р
76	Блок плавного пуска DHR12.11 16A 230V~ U365-150-076	1	+ −	2050 Р
77	Конденсатор 0,33мкф U353-115-041	1	+ −	100 Р
78	Катушка индукционная ферромагнитная U253-120-055	2	+ −	100 Р
79	Прижим шнура U253-120-047	1	+ −	100 Р
80	Саморез 4x17 РН2 UM02-000-026	2	+ −	100 Р
81	Воротник шнура #F U098-004-002	1	+ −	100 Р
82	Шнур сетевой резин. 2x1,5мм 2м #F U099-004-008	1	+ −	300 Р
88	Ротор без крыльчатки U365-150-055-W	1	+ −	0 Р
89	Крыльчатка U365-150-055-F	1	+ −	0 Р

артикул: ЗШ-1500

Кол-во позиций: 79

Отложить Сравнить

Общая информация
Прикрепленные файлы

Производительный и универсальный инструмент для выполнения самой тяжелой работы - резки штроб в бетонных и кирпичных поверхностях. Откидной пылезащитный кожух и плавный пуск, а также возможность подключения пылесоса делают работу проще и удобнее

Бренд:

ЗУБР

Серия:

МАСТЕР

Диск отрезной:

Диск отрезной

Зубило:

Зубило

Кейс:

Кейс

Ключ затяжной:

Ключ затяжной

Ключ имбусовый:

Ключ имбусовый

Руководство по эксплуатации:

Руководство по эксплуатации

Шайба наборная:

Шайба наборная

Шайба прижимная:

Шайба прижимная

Штроборез:

Штроборез

Основные характеристики

Антивибрационная защита:

нет

Габариты:

46х23.5х22.5 см

Глубина реза:

10-45 мм

Диаметр диска:

150 мм

Диаметр диска, мм:

150

Диаметр посадочного отверстия:

22.2 мм

Дополнительная рукоятка:

Дополнительная рукоятка

Защита от перегрузки:

есть

Количество рабочих дисков:

2 шт

Макс. глубина реза, мм:

10-45

Макс. частота вращения, об/мин:

7000

Макс. ширина штробы, мм:

3-45

Масса в упаковке:

10 кг

Масса изделия:

5 кг

Мощность:

1500 Вт

Мощность, Вт:

1500

Напряжение:

230 / 50 В/Гц

Плавный пуск:

есть

Поддержание постоянных оборотов под нагрузкой:

нет

Пылезащита:

есть

Регулировка частоты вращения:

нет

Частота вращения шпинделя:

7000 об/мин

Ширина паза:

3-45 мм

Электронные системы:

есть

ЗУБР_ЗШ-1500_instruction.pdf (ЗУБР_ЗШ-1500_instruction.pdf, 2,398 Kb) [Скачать]
