Плиткорез электрический, с водяным охлаждением СП-920

Главная/Схемы к ЭЛ.ИНСТРУМЕНТУ/Станки/Электроплиткорезы/Плиткорез электрический, с водяным охлаждением СП-920

Наведите на картинку для увеличения

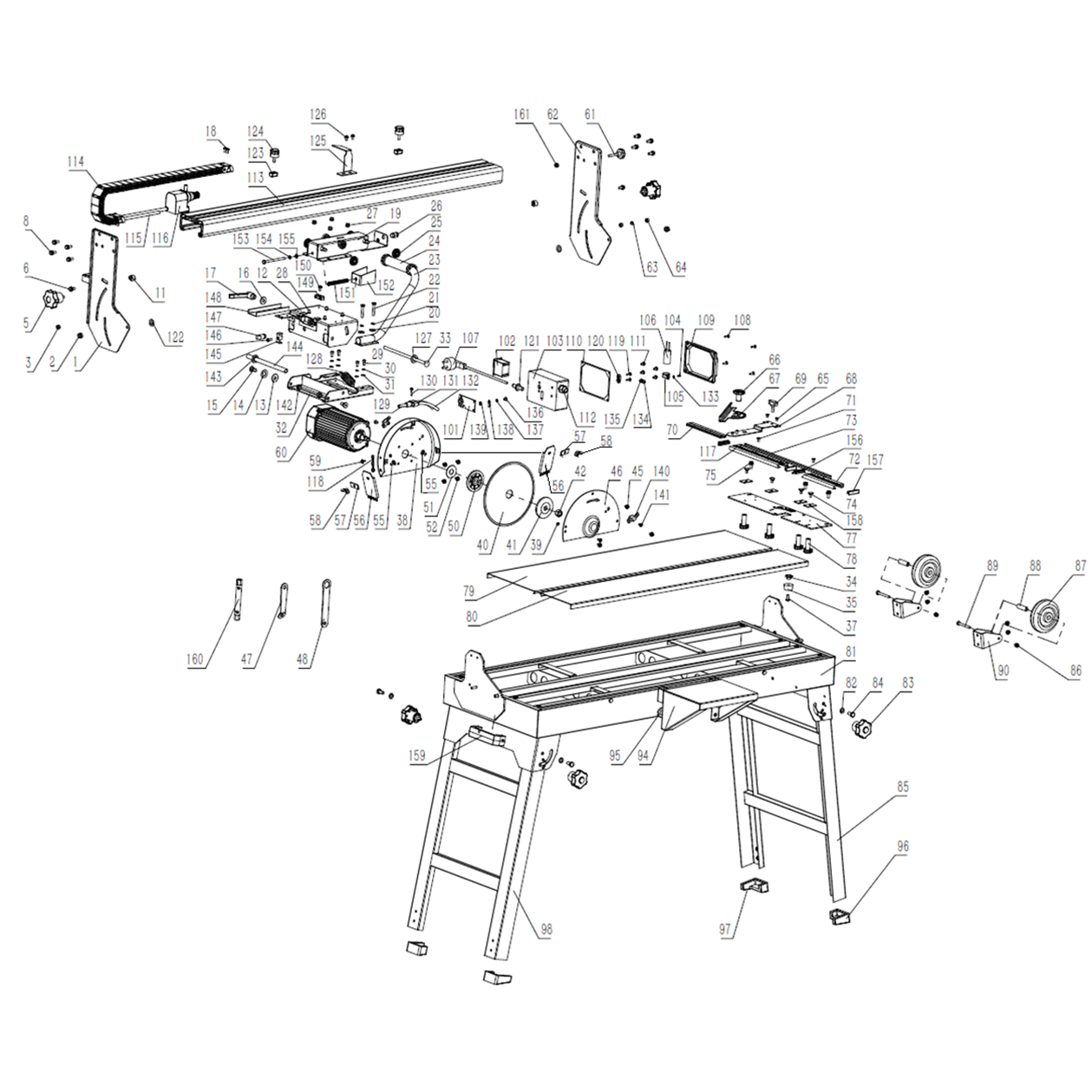

Поз. в схеме	Название	Кол-во по схеме	Кол-во в корзину	Цена (Р)
1	Стойка левая N000-022-003	1	+ −	0.000000
2	Гайка M8 N000-022-004	2	+ −	0.000000
3	Гайка M6 N000-022-005	1	+ −	0.000000
5	Винт-барашек M6х15 N000-022-007	2	+ −	0.000000
6	Винт M6х14х10 N000-022-008	2	+ −	0.000000
8	Винт M6х16х10 N000-022-010	8	+ −	0.000000
11	гайка регулировочная N000-022-013	2	+ −	0.000000
12	Каретка N000-022-014	1	+ −	0.000000
13	Шайба N000-022-015	1	+ −	0.000000
14	Шайба пружинная N000-022-016	1	+ −	0.000000
15	Винт M8 N000-022-017	2	+ −	0.000000
16	Шайба D22хd8х2 N000-022-018	1	+ −	0.000000
17	Винт-барашек M8 N000-022-019	1	+ −	0.000000
18	Винт M5х10 N000-022-020	2	+ −	0.000000
19	Кронштейн N000-022-021	1	+ −	0.000000
20	Шайба D18хd6 N000-022-022	2	+ −	0.000000
21	Шайба D6 пружинная N000-022-023	2	+ −	0.000000
22	Винт M6х35 N000-022-024	2	+ −	0.000000
23	Рукоятка N000-022-025	1	+ −	0.000000
24	Ручка N000-022-026	1	+ −	0.000000
25	Подшипник шариковый 6002-2RS (32x15x9) CCEB U009-600-2RS	1	+ −	434
26	Упор N000-022-027	1	+ −	0.000000
27	Гайка M6 N000-022-028	4	+ −	0.000000
28	Шпилька M6х12 N000-022-029	4	+ −	0.000000
29	Винт M5х10 N000-022-030	4	+ −	0.000000
30	Шайба пружинная D5 N000-022-031	4	+ −	0.000000
31	Шайба D5 N000-022-032	4	+ −	0.000000
32	Пластина фиксирующая N000-022-033	1	+ −	0.000000
33	Ось M8х201 N000-022-034	1	+ −	0.000000
34	Гайка M6 N000-022-035	1	+ −	0.000000
35	Пробка резиновая N000-022-036	1	+ −	0.000000
37	Винт M6х14 N000-022-038	1	+ −	0.000000
38	Кожух диска N000-022-039	1	+ −	0.000000
39	Гайка M4 N000-022-040	2	+ −	0.000000
41	Фланец внешний D65x25.4 U009-370-015	1	+ −	207
42	Гайка M12 N000-022-042	1	+ −	0.000000
45	Винт M5х10х12 N000-022-045	3	+ −	102
46	Крышка кожуха N000-022-046	1	+ −	323
47	Ключ гаечный N000-021-931	1	+ −	109
48	Ключ гаечный N000-022-047	1	+ −	0.000000
50	Фланец внутренний D65x25.4 U009-150-019	1	+ −	213
51	Кольцо водоотбивное N000-022-050	1	+ −	0.000000
52	Винт M5х10х12 N000-022-051	4	+ −	0.000000
55	Винт M6х12 N000-022-054	2	+ −	0.000000
56.1	Брызговик N000-022-055	1	+ −	0.000000
56.2	Брызговик передний N000-022-055-2	1	+ −	0.000000
57	Пластина N000-022-056	2	+ −	0.000000
58	Гайка-барашек M6 N000-022-057	2	+ −	0.000000
59	Винт N000-022-058	1	+ −	0.000000
60	Двигатель АД в сборе V000-001-703	1	+ −	0.000000
61	Винт-барашек M6х35 N000-022-060	1	+ −	0.000000
62	Стойка правая N000-022-061	1	+ −	0.000000
63	Указатель N000-022-062	1	+ −	0.000000
64	Гайка M6 N000-022-063	2	+ −	0.000000
65	Винт M5х8 N000-022-064	2	+ −	0.000000
66	Ручка блокировки N000-022-065	1	+ −	0.000000
67	Транспортир N000-022-066	1	+ −	0.000000
68	Кронштейн N000-022-067	1	+ −	0.000000
69	Винт-барашек N000-022-068	1	+ −	0.000000
70	Направляющая N000-022-069	1	+ −	0.000000
71	Винт M5х10 специальный N000-022-070	2	+ −	120
72	Опора направляющей N000-022-071	1	+ −	0.000000
73	Фиксатор направляющей N000-022-072	1	+ −	0.000000
74	Винт M5х14 N000-022-073	4	+ −	0.000000
75	Винт M6х16х10 N000-022-074	3	+ −	0.000000
77	Пластина N000-022-076	1	+ −	0.000000
78	Контргайка N000-022-077	4	+ −	0.000000
79	Поверхность рабочая 1 N000-022-078	1	+ −	3092
80	Поверхность рабочая 2 N000-022-079	1	+ −	3092
81	Поддон-основание N000-022-080	1	+ −	8244
82	Шайба D10 N000-022-081	4	+ −	0.000000
83	Винт-барашек M6х18 N000-022-082	4	+ −	0.000000
84	Винт M8х16 N000-022-083	4	+ −	0.000000
85	Ножка 1 N000-022-084	1	+ −	0.000000
86	Гайка M6 N000-022-085	6	+ −	0.000000
87	Колесо N000-022-086	2	+ −	0.000000
88	Ось N000-022-087	2	+ −	0.000000
89	Винт M6х52 N000-022-088	2	+ −	0.000000
90	Кронштейн N000-022-089	2	+ −	0.000000
94	Поверхность рабочая вспомогательная N000-022-093	1	+ −	0.000000
95	Ручка вспомогательной рабочей поверхности N000-022-094	2	+ −	0.000000
96	Ножка резиновая 1 N000-022-095	2	+ −	0.000000
97	Ножка резиновая 2 N000-022-096	2	+ −	0.000000
98	Ножка 2 N000-022-097	1	+ −	0.000000
101	Уплотнение N000-022-100	1	+ −	0.000000
102	Выключатель электромагнитный KJD6 8А 250В 5E4 V000-003-284	1	+ −	525
103	Коробка выключателя N000-022-101	1	+ −	0.000000
104	Винт ST2.9х10 N000-022-102	1	+ −	0.000000
105	Хомут конденсатора N000-022-103	1	+ −	0.000000
106	Конденсатор 25мкФ 450В V000-007-544	1	+ −	437
107	Шнур сетевой H05RN-F Rubber 3Gх1.0мм2 3м V000-006-346	1	+ −	0.000000
108	Саморез ST3.5х20 N000-022-105	4	+ −	0.000000
109	Крышка N000-022-106	1	+ −	0.000000
110	Прокладка N000-022-107	1	+ −	0.000000
111	Винт M5х10х12 N000-022-108	4	+ −	0.000000
112	Ввод кабельный N000-022-109	1	+ −	0.000000
113	Профиль направляющий V1 L1200 N000-022-110	1	+ −	1138
114	Кабель-канал гибкий (30 звеньев) N000-022-111	1	+ −	1366
115	Шланг N000-022-112	1	+ −	108
116	Насос СОЖ в сборе 8Вт 220В V000-001-020	1	+ −	1544
117	Направляющая N000-022-114	1	+ −	0.000000
118	Цепочка N000-022-115	1	+ −	0.000000
119	Винт ST3.5х16 N000-022-116	2	+ −	0.000000
120	Клемник N000-022-117	1	+ −	0.000000
121	Шланг сливной N000-022-118	1	+ −	0.000000
123	Ограничитель длины реза N000-031-093	2	+ −	0.000000
124	Винт барашек M6 N000-031-094	2	+ −	0.000000
125	Указатель N000-031-043	1	+ −	175
128	Пружина N000-031-044	1	+ −	157
129	Тройник СОЖ N000-031-046	1	+ −	112
131	Трубка СОЖ 2 N000-031-045	1	+ −	654
132	Трубка СОЖ 1 N000-031-047	2	+ −	112
133	Шайба D3 N000-031-048	1	+ −	0.000000
134	Винт наружный (без отверстия) N000-031-049	1	+ −	0.000000
135	Винт наружный (с отверстием) N000-031-050	1	+ −	0.000000
141	Фитинг N000-031-051	2	+ −	209
142	Винт M8 самоблокирующийся N000-031-052	2	+ −	0.000000
143	Шайба ограничительная N000-031-053	1	+ −	0.000000
144	Вал N000-031-054	1	+ −	0.000000
145	Пластина прижимная N000-031-055	1	+ −	0.000000
147	Винт ограничительный N000-031-056	1	+ −	0.000000
148	Направляющая N000-031-057	1	+ −	0.000000
149	Пластина прижимная N000-031-058	1	+ −	0.000000
151	Пружина сжатия N000-031-059	1	+ −	0.000000
152	Пластина N000-031-060	1	+ −	0.000000
156	Ограничитель 45° N000-031-061	1	+ −	0.000000
157	Заглушка N000-031-062	3	+ −	0.000000
158	Пластина прижимная N000-031-063	4	+ −	0.000000
159	Рукоятка N000-031-064	2	+ −	0.000000

артикул: СП-920

Кол-во позиций: 129

Отложить Сравнить

Общая информация
Прикрепленные файлы

Инструмент для точной резки всех видов плитки. Подвижная головка диска имеет профессиональную конструкцию подшипникого узла, что обеспечивает высокую точность линии реза и мягкий ход каретки. Влажный рез с принудительной подачей воды к месту реза способствует эффективному охлаждению и предохраняет от образования пыли. Ролики на ножках облегчают передвижение станка

Бренд:

ЗУБР

Серия:

МАСТЕР

Дополнительный стол:

Дополнительный стол

Заглушка для поддона:

Заглушка для поддона

Ключ:

Ключ

Колеса:

Колеса

Набор крепежа:

Набор крепежа

Насос:

Насос

Ножки (установлены):

Ножки (установлены)

Плиткорез:

Плиткорез

Резиновые опоры:

Резиновые опоры

Рукоятка:

Рукоятка

Угловой упор:

Угловой упор

Фильтр для насоса:

Фильтр для насоса

Основные характеристики

Водяное охлаждение:

подача в зону реза

Высота стола:

800 мм

Габариты:

133х48х50 см

Глубина косого реза под углом 45°с:

28 мм

Глубина прямого реза под углом 90°с:

32 мм

Диаметр диска:

200 мм

Диаметр диска, мм:

200

Диаметр посадочного отверстия:

25.4 мм

Длина реза:

920 мм

Длина реза, мм:

920

Максимальная глубина реза:

32 мм

Максимальная глубина реза, мм:

Масса в упаковке:

53 кг

Масса изделия:

43 кг

Мощность:

1000 Вт

Мощность, Вт:

1000

Напряжение питания:

230 /50 В/Гц

Покрытие стола:

резина

Размер стола:

960х400 мм

Тип плиткореза:

Частота вращения:

2950 об/мин

211134_web.pdf (211134_web.pdf, 3,003 Kb) [Скачать]
