Перфоратор SDS-plus с металлическим редуктором ЗП-28-800 К

Главная/Схемы к ЭЛ.ИНСТРУМЕНТУ/Перфораторы/Перфоратор SDS-plus с металлическим редуктором ЗП-28-800 К

Наведите на картинку для увеличения

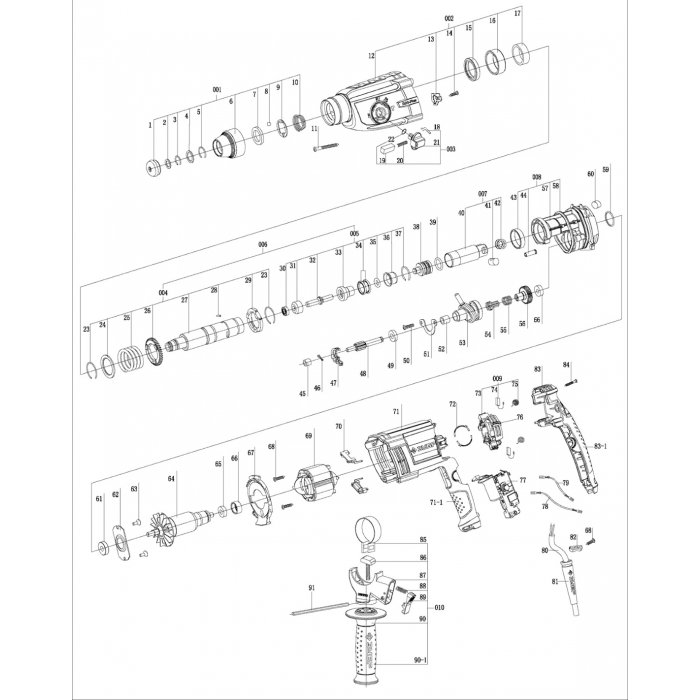

Поз. в схеме	Название	Кол-во по схеме	Кол-во в корзину	Цена (Р)
1	Пыльник ствола D30x15.6mm N000-016-365	1	+ −	103
2	Шайба N000-016-366	1	+ −	102
3	Кольцо стопорное разрезное D17х1.5 N000-016-367	1	+ −	104
4	Шайба D22хd16 N000-016-368	1	+ −	102
5	Кольцо стопорное разрезное D19xh2 U351-801-002	1	+ −	103
006	Ствол в сборе L152хD31 V1 N000-016-419	1	+ −	2171
6	Кожух патрона V2 N000-016-369-2	1	+ −	112
6	Кожух патрона V1 N000-016-369	1	+ −	102
006	Ствол в сборе L156хD31mm V2 N000-016-419-2	1	+ −	1265
7	Кольцо фиксирующее D32xd21x4 U351-801-004	1	+ −	102
008	Промщит в сборе N000-016-420	1	+ −	718
8	Шарик стальной D7.14 U351-900-017	1	+ −	110
9	Пластина фиксирующая D32 N000-027-748	1	+ −	182
10	Пружина коническая D31xd24xh22 N000-016-370	1	+ −	102
010	Рукоятка дополнительная в сборе # N000-016-299	1	+ −	454
11	Саморез ST4.8x48 N000-016-371	4	+ −	102
12	Корпус редуктора N000-016-421	1	+ −	1081
13	Планка стопорная N000-016-373	1	+ −	136
15	Сальник D41xd30x7 N000-016-374	1	+ −	388
16	Подшипник игольчатый в сборе N000-016-375	1	+ −	281
18	Штифт фигурный #W U351-800-017	1	+ −	103
19	Фиксатор переключателя 13.5x10.5x31.5 U351-800-015	1	+ −	103
20	Пружина фиксатора D6xh44.2 U351-800-016	1	+ −	103
21	Ручка переключателя 25,9xD 36 мм U351-800-019	1	+ −	103
22	Кольцо уплотнительное D16хd11хh2.5 U351-800-018	1	+ −	177
23	Кольцо стопорное разрезное N000-016-376	2	+ −	102
24	Шайба N000-016-377	1	+ −	102
25	Пружина D42xh53 N000-016-378	1	+ −	144
26	Шестерня ведомая Z=40 N000-016-379	1	+ −	281
27	Ствол L156хD31mm V2 N000-016-380-2	1	+ −	743
27	Ствол L152хD31 V1 N000-016-380	1	+ −	743
28	Штифт d2.5xh11.7 N000-016-315	3	+ −	102
29	Полумуфта кулачковая предохранительная N000-016-381	1	+ −	198
30	Сальник D16xd9x5 N000-016-382	1	+ −	252
30	Сальник (V2) D16.5xd9.8x5 N000-016-382-2	1	+ −	102
31	Втулка ударника (V1) D21.5xd9x9мм N000-016-383	1	+ −	102
31	Втулка ударника (V2) N000-016-383-2	1	+ −	155
32	Ударник (V2) d9.8(D14)хL54 N000-016-384-2	1	+ −	320
32	Ударник (V1) d9(D14)хL54 N000-016-384	1	+ −	320
33	Опора (V2) N000-016-385-2	1	+ −	200
33	Опора (V1) N000-016-385	1	+ −	200
34	Кольцо уплотнительное D25хd18.2х3.4 N000-016-386	2	+ −	163
35	Кольцо уплотнительное (V1) D16.8хd9.8хh3.5 N000-016-387	1	+ −	102
36	Ловитель (V2) N000-016-388-2	1	+ −	110
36	Ловитель (V1) N000-016-388	1	+ −	102
37	Кольцо стопорное разрезное N000-016-389	1	+ −	102
38	Боек D23x31,5 мм N000-016-390	1	+ −	194
39	Кольцо уплотнительное D23xd17xd3 N000-016-391	1	+ −	177
40	Поршень D26хd23х77 Al N000-016-392	1	+ −	353
41	Палец поршневой D12х21 N000-016-393	1	+ −	102
42	Шайба N000-016-394	2	+ −	110
43	Втулка N000-016-395	1	+ −	102
44	Штифт D7х21.5 N000-016-396	1	+ −	102
45	Подшипник игольчатый HK0709 (11x7x9) N000-016-397	1	+ −	104
46	Фиксатор рычага N000-016-398	1	+ −	102
47	Рычаг переключателя N000-016-399	1	+ −	102
48	Вал промежуточный N000-016-400	1	+ −	110
49	Подшипник шариковый 699 открытый (20х9х5) n/n U009-699-RS0	1	+ −	339
50	Винт M5x14 N000-016-402	2	+ −	103
51	Фиксатор 57,4x28x1,5 мм N000-016-403	1	+ −	103
52	Подшипник игольчатый HK0912 (13х9х12) N000-016-404	1	+ −	119
53	Подшипник качающийся (пьяный) 47,8xD35x59, стержень D5 N000-016-405	1	+ −	485
54	Муфта D15x21,7 мм N000-016-406	1	+ −	181
55	Пружина D15.5xh35 N000-016-407	1	+ −	102
56	Шестерня Z=38 N000-016-408	1	+ −	272
57	Промщит N000-016-409	1	+ −	524
58	Уплотнитель промщита N000-016-410	1	+ −	102
59	Кольцо уплотнительное D23,5 h2 U501-470-050	1	+ −	115
60	Уплотнитель войлочный D7,5хH4,5 N000-016-273	1	+ −	102
61	Подшипник шариковый 609-RS c шайбой (24х9х7.37) ZXBRS N000-016-411	1	+ −	213
62	Фиксатор подшипника N000-016-412	1	+ −	102
63	Винт M4x7 N000-016-413	2	+ −	0
64	Ротор КДС N000-016-414	1	+ −	1275
65	Подшипник шариковый 607 RS (19х7х6) U009-607-RS0	2	+ −	309
66	Втулка подшипника 607 резиновая U351-800-061	1	+ −	103
67	Защита статора N000-016-415	1	+ −	618
69	Статор КДС N000-016-416	1	+ −	711
70	Клемма N000-016-417	2	+ −	206
71	Корпус двигателя N000-016-418	1	+ −	590
72	Пластина контактная N000-016-356	2	+ −	191
73	Щеточный узел N000-016-357	1	+ −	281
74	Пружина щеткодержателя D12xL24xh2.5 N000-016-359	2	+ −	134
75	Щетка графитовая (пара) 5х8х19.5 N000-016-358	1	+ −	363
77	Выключатель 44-16 6(6)A ~250V 5E4 V000-003-248	1	+ −	989
80	Шнур сетевой Rubber N000-016-294	1	+ −	309
81	Вороротник шнура N000-016-295	1	+ −	156
82	Прижим шнура U501-470-067	1	+ −	0
83	Крышка задняя N000-016-362	1	+ −	301

артикул: ЗП-28-800 К

Кол-во позиций: 88

Отложить Сравнить

Общая информация
Прикрепленные файлы

Перфоратор серии ПРОФЕССИОНАЛ, обладает высокой производительностью и надежностью. Благодаря металлическому корпусу редуктора Вы имеете возможность работать буром диаметром до 28 мм и коронкой до 80 мм, что обеспечивается повышенной прочностью и улучшенным охлаждением наиболее нагруженного узла

Бренд:

ЗУБР

Серия:

ПРОФЕССИОНАЛ

Глубиномер:

Глубиномер

Кейс:

Кейс

Перфоратор:

Перфоратор

Руководство по эксплуатации:

Руководство по эксплуатации

Рукоятка дополнительная:

Рукоятка дополнительная

Смазка для бура:

Смазка для бура

Основные характеристики

Быстрая замена щеток:

нет

Виброзащита:

нет

Габариты:

43x30.5x10.5 см

Длина кабеля:

4 м

Дополнительная рукоятка:

есть

Индикатор включения в сеть:

нет

Индикатор износа щеток:

нет

Количество режимов:

Макс. диаметр бурения (бетон):

28 мм

Макс. диаметр бурения (бетон), мм:

Макс. диаметр бурения коронкой (бетон):

80 мм

Макс. диаметр сверления (дерево):

30 мм

Макс. диаметр сверления (сталь):

13 мм

Максимальная сила удара:

3.2 Дж

Максимальная сила удара, Дж:

3.2

Максимальная энергия удара:

3.2 Дж

Максимальная энергия удара, Дж:

3.2

Масса изделия:

3.45 кг

Масса изделия, кг:

3.45

Металлический корпус редуктора:

есть

Мощность:

800 Вт

Мощность, Вт:

800

Напряжение питания:

230/50 В/Гц

Ограничитель глубины сверления:

есть

Патрон:

SDS Plus

Поддержание оборотов под нагрузкой:

нет

Предохранительная муфта:

есть

Реверс:

щеточный

Регулировка углового положения долота:

есть

Регулировка частоты вращения/ударов:

есть

Режимы работы:

сверление/ сверление с ударом/ удар

Сменный патрон:

нет

Тип патрона:

Фиксация выключателя:

есть

Частота вращения шпинделя:

0-1200 об/мин

Частота ударов:

0-4800 уд/мин

250262_web.pdf (250262_web.pdf, 13,691 Kb) [Скачать]
